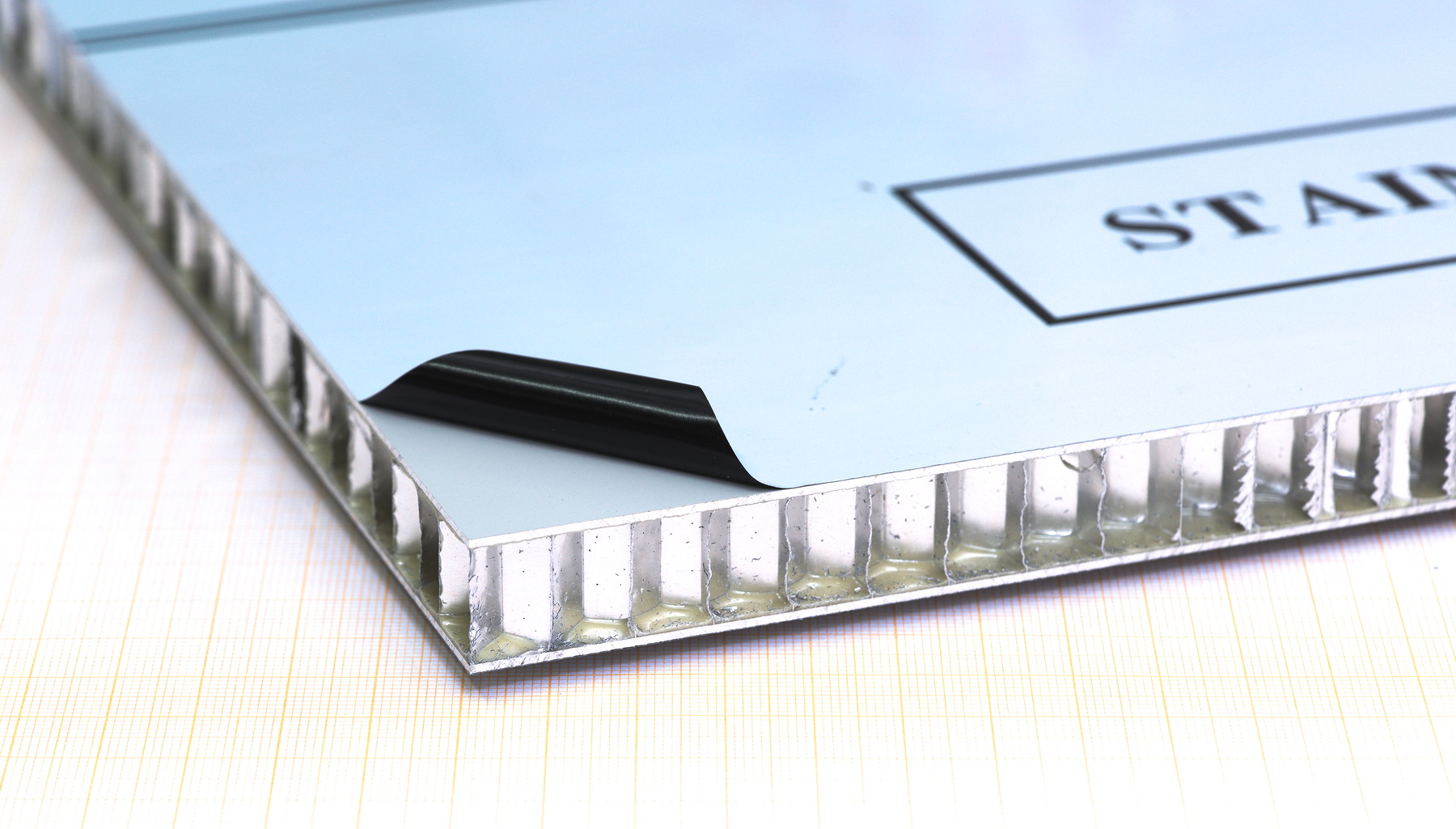

Datenblatt Aluminium-Wabenkern-Paneel
Technische Daten
Formate
| Abmessungen | Länge | Breite | Dicke |
|---|---|---|---|
| Großformat | 3000 | 1500 | 6–50 |
| Mittelformat | 2500 | 1250 | 6-50 |
| Kleinformat | 2000 | 1000 | 6-50 |
| Sonderformat | <5500 | <2500 | 6-50 |
Abmessungen in mm. Sonderformate bis 5500mm Länge möglich in Standard-Breiten von 1000mm, 1250mm und 1500mm bzw. je nach verfügbaren Blechen. Andere Formate auf Anfrage.
Decklagen
| Material | Stärke | Oberfläche | Folierung | Gewicht |
|---|---|---|---|---|
| EN AW-1050A Al99,5 | >=0,4mm | blank | ab 1mm | ca. 3,2kg/m² (0,5mm) |
| >=1,0mm | pulverbeschichtet | mögl. | ca. 6kg/m² (1mm) | |
| EN AW-5005 AlMg1 | >=1,0mm | eloxiert | mögl. | |
| EN AW-5754 AlMg3 | >=0,3mm | blank | ab 1mm | |
| >=1,0mm | pulverbeschichtet | mögl. | ||
| >=1,0mm | eloxiert | mögl. | ||
| 2/2,5mm | Riffelblech, Riffelblech gebeizt/eloxiert | n.mögl. | ca. 12,5kg/m² |
Andere Werkstoffe auf Anfrage.
Kern
| Werkstoff | Folie | Zellgröße | Kern-Dichte |
|---|---|---|---|
| EN AW-3003 | 20µ mikroperforiert | 12,7mm (1/2") | 30Kg/m³ |
| EN AW-3003 | 20µ mikroperforiert | 9,5mm (3/8") | 38Kg/m³ |
| EN AW-3003 | 20µ mikroperforiert | 6,4mm (1/4") | 54Kg/m³ |
Andere Zellgrößen und Werkstoffe auf Anfrage.
Randabschluss
- offen
- abgekantet / geschlossene Kassette
- Einleimer, z.B. passendes Formrohr oder Vollmaterial
- Metall- oder Kunststoffkante
Eigenschaften
Maximale Einsatztemperatur: 60°C, bei geringer Belastung je nach Decklagen bis zu 85°C, kurzfristig, nicht wiederkehrend, ohne Belastung bis zu 120°C.
Die Klebekante nicht dauerhaft Wasser oder Sonnenlicht aussetzen (Korrosionsgefahr!). Anwendung in Küstennähe oder auf dem Meer (Salzwasser) vorher mit LBT abklären. Schutzfolie so bald wie möglich entfernen. Paneele in Schutzfolie nicht längere Zeit direktem Sonnenlicht aussetzen.
Durchbiegung
Bearbeitungsmöglichkeiten
Mechanische Bearbeitung kann mit üblichen Holz- bzw. Aluminiumwerkzeugen erfolgen. Kreissägeblätter sollten hartmetallbestückt sein und einen negativen Zahnwinkel aufweisen. Auf saubere Sägeblätter und Verschleissplatten achten.
Freiform-Zuschnitte sind mit geeigneten Fräsern möglich. Laser bzw. Plasma-Zuschnitte sind generell nicht möglich, Wasserstrahlschneiden vorher prüfen.
Zur (nachträglichen) Herstellung eines sauberen Randabschlusses gibt es mehrere Möglichkeiten:
- Vergiessen der Zellen im Randbereich, Aufkleben einer Klebekante nach einem Besäumschnitt
- Kern ausfräsen, passenden Einleimer einkleben
- Abfräsen einer Seite inkl. Kern, Schwenkbiegen der verbleibenden Decklage
ROHS, REACH
Pulverbeschichtete Produkte werden für optimale Pulver-Haftung chromatiert. Für Anwendungen bei denen eine Chromatierung nicht zulässig ist bitte Kontakt aufnehmen, um Machbarkeit zu klären.
Ansonsten enthalten unsere Paneele keine gefährlichen Inhaltsstoffe nach REACH oder ROHS.
Haftungsausschluss
Die enthaltenen Informationen basieren auf unseren Erfahrungen und sind nach bestem Wissen und Gewissen korrekt. ALle Angaben ohne Gewähr. Vor der Verwendung dieser Produkte empfehlen wir, durch geeignete Tests die Tauglichkeit der Produkte für die gedachte Anwendung sicherzustellen.
