LBT Wabenkern-Akustikpaneele zeichnen sich aus durch

• hohe Eigensteifigkeit
• bleiben auch großflächig plan
• benötigen keine Unterkonstruktion um die Oberfläche zu stützen
• geringes Gewicht
• hohe Schallabsorption: Auf 50mm Akustik-Steinwolle bewerteter Schallabsorptionsgrad α_w=0,90; Schallabsorberklasse A
• Unbrennbarkeit (A2-zertifizierbar)
• verschiedene Formen wie Rechteck, Dreieck, Parallelogramm, Trapez möglich

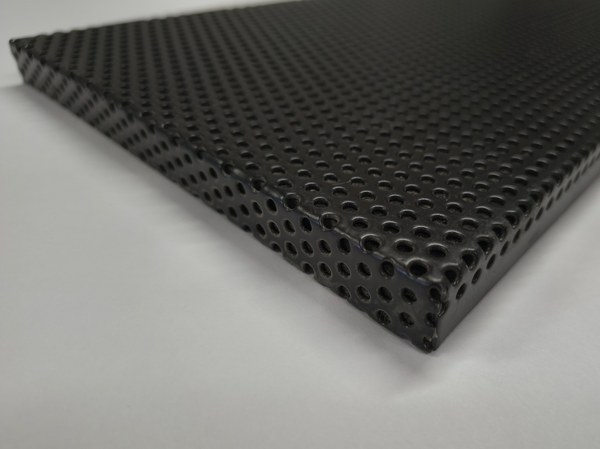

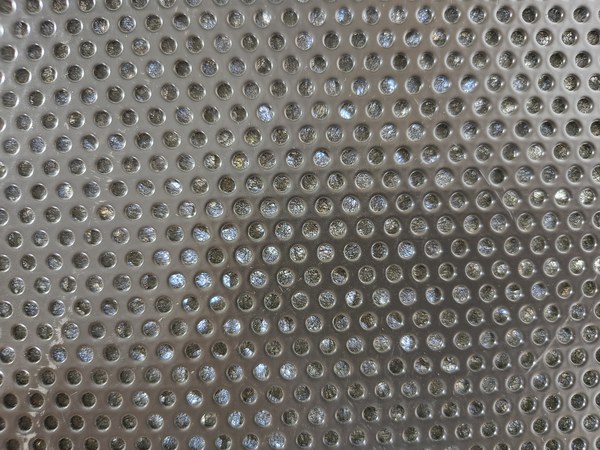

Mit einem speziellen Verfahren wird lackiertes Lochblech mit Akustikfolie und Wabenkern zu einem Paneel verklebt.

Referenz: DC-Tower Vienna (ca. 1000 Paneele, 3000m², 300 verschiedene Formen, größte Abmessungen ca. 6×1m)

• Decklagen als Kassette aus Edelstahl 1.4301, 1.4404 oder 1.4571 ab 0,6mm
• abgekantet
• kurze Kanten verschweisst
• Fuge zwischen Außen/Innenseite, wie eine Schachtel mit Deckel
• Hartschaum oder Wabenkern

Anwendungsbeispiele

• Türblätter
• bei erhöhten Ansprüchen an die Dichtheit der Ränder (z.B. Lebensmittelindustrie, Biotechnologie, Reinräume, Pharma)
• Wärmedämmung
• Verkleidungen / Abdeckungen

Tritt / Klappe

• Klappe
• Nutzlast: 1 Person
• Kern: XPS
• Rand: Formrohr, Alu
• Befestigung: Edelstahl-Scharnier

Zweigeteilte Faltklappe

• Nutzlast: > 2 Personen
• Kern: XPS
• Rand: Stahl-Rohr, Schweisskonstruktion
• Edelstahl-Scharnier

Abmessungen: 180×90cm
Nutzlast: 200kg
Gewicht: ca. 18kg

Deckel für Weltraumüberwachungsradar GESTRA

Wandpaneele

• geschliffene, gebeizte Messingoberfläche
• Aluwabenkern
• schwarzer Randabschluss aus Kunststoff (Schattenfuge)
• Flache Paneele
• L und Z-Winkel innen und aussen in einem Stück

Deckenpaneel

• blankgeglühte hochspiegelnde Edelstahloberfläche
• Aluwabenkern
• ca. 50 Bohrungen ø40mm  für LED Lampen im Retrolook
• "Infinity"-Look durch Spiegelungen

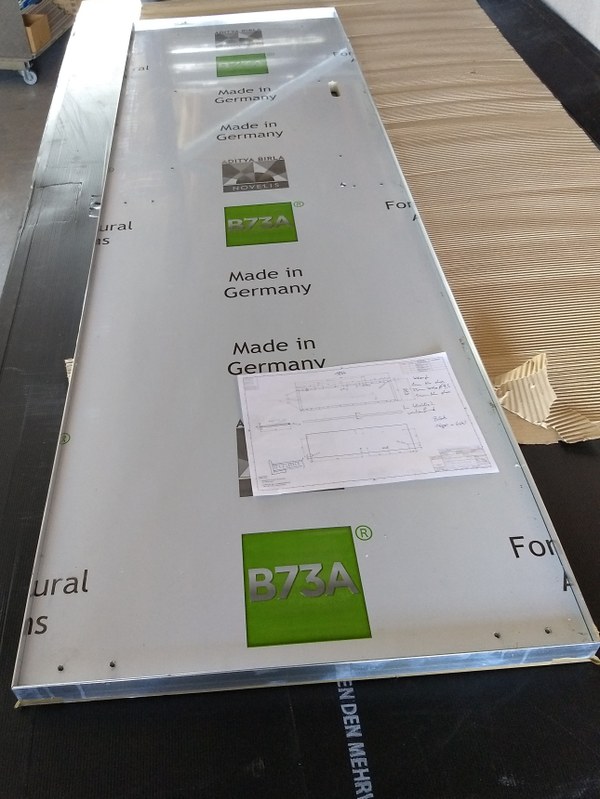

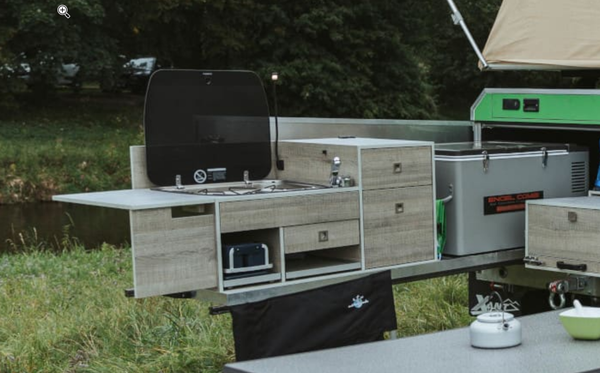

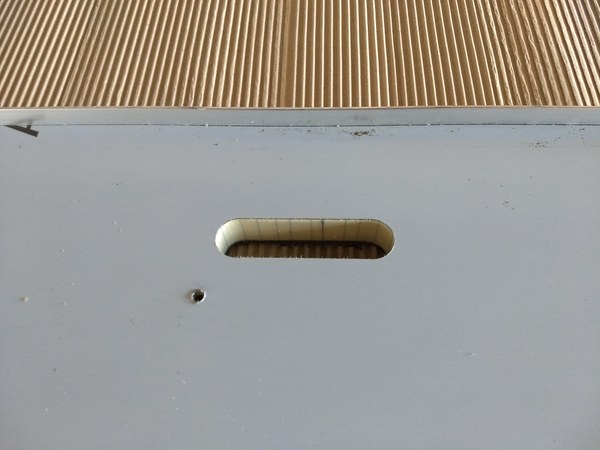

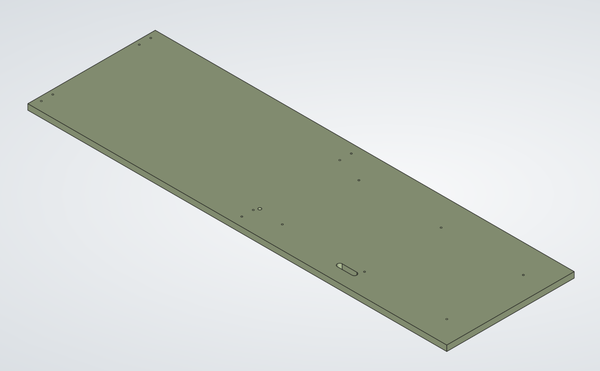

Anfertigung eines Küchenladenauszugs für einem Campinganhänger. Auf einem Wabenpaneel soll Waschbecken, Kühlschrank, Gaskocher und Ladenelement verschraubt werden. Schläuche und Kabel sollen verdeckt geführt werden. Auszug auf Basis einer Prismen-Profilschiene und Laufwagen -- Auszug soll frei benutzbar sein, ohne Stütze.

Ausführung als Alu-Wabenpaneel mit 1,5mm eloxiertem Alu als Deckschichten und mitverklebtem Rand (Alu-Winkel). Verstärkungen für M6 Gewinde zur Befestigung der Profilschienen und der Auf/Einbauten.

Unsere Türblätter aus Edelstahl mit Aluwabenkern sehen nicht nur edel aus, durch den Wabenkern halten sie auch einem enormen Wasserdruck stand. Dabei können auch große Türen mit einem Gewicht um die 50kg überall (ohne Kran o.ä.) eingebaut werden. LBT fertigt das Türblatt, Zarge und Einbau übernimmt eine Partnerfirma.

Mögliche Oberflächenvarianten:

• Edelstahl 1.4301 blank, geschliffen oder mustergewalzt
• Edelstahl 1.4404 bei erhöhter Korrosionsgefahr
• Aluminium pulverbeschichtet (RAL-Farbe)
